CARA MEMPERBAIKI LAMPU TL (Hemat Energi) YANG SUDAH MATI / RUSAK



diy lampu tl-soket lampu tl.jpg
Cara Memperbaiki sendiri Lampu TL, Yang Sudah Rusak / Mati. Punya lampu hemat energi yang telah mati??? Eits Jangan dibuang dulu. Pada postingan kali ini saya akan berbagi tips mengenai pengalaman dalam upaya memperbaiki lampu TL yang sudah rusak atau mati total. Sebenarnya hanya iseng dan untuk sobat - sobat yang suka bongkar dan praktik elektronika dan Jangan lupa, ini bagi yang ingin ngirit uang, atau sekedar ingin buka usaha Penjualan dan Service lampu TL.

Untuk memperbaiki Lampu TL adalah kita memperhatikan beberapa alat yang mungkin butuh danb digunakan dalam  upaya perbaikan
 tersebut, adalah sebagai berikut :
1. Obeng Minus / Test Pen
2. Avo Meter (disarankan)
3. Solder dan Timah, (Sedot Timah dan Arpus : Disarankan)
4. Kabel Secukupnya (dila diperlukan)

Langkah - Langkah Service / Perbaikan :

PENGECEKAN

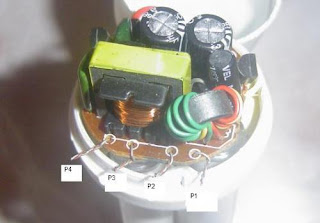

Bukalah secara perlahan body / Box lampu, yang mana didalamnya terdapat komponen - komponen bersemayam :). Lakukan dengan hati2 agar tidak merusak Box (Beberapa lampu bermerk mahal, biasanya agak sukar di buka, namun bisa lakukan pencukitan dengan obeng minus / Test Pen secara melingkar rata pada semua sisi box)

http://1.bp.blogspot.com/_GTPkL8xJ0Lc/TM43zG8iMJI/AAAAAAAAAAY/kOnNex-piiQ/s1600/ballast_1.jpg
Setelah Dibuka Akan Terlihat Komponen seperti gambar diatas
Tahapan berikutnya adalah pengecekan dari beberapa komponen, yang berurutan mungkin terjadi kerusakan. Cek lah komponen berikut secara berurutan :
Cek Tabung Lampu filamen

  • Yang sering terjadi dalam kerusakan Sebuah Lampu TL, adalah tabung lampunya. Hal ini ditandai dengan pecahnya labung lampu atau yang sering adalah tabung lampu berwarna hitam karena ada filamen yang putus atau konsleting.
  • Untuk menambah keyakinan anda terhadap kerusakan pada Tabung Lampu, adalah dengan bantuan alat AVO Meter. Pada tabung lampu, memilik minimal 4 kabel yang terhubung dengan PCB. Lakukan pngecekan pada masing - masing kedua ujung kabel yang berdekatan, Set AVO pada 10xOhm meter. Pastikan keterhubungan kedua kabel tersebut memiliki tahanan, dan tidak kembali jarum AVO tidak menunjukkan angka 0. jika menunjuk angka ), atau mendekati 0 maka dipastikan kerusakan terjadi pada Tabung Lampu.

1. Cek Elco Filter Setelah dioda Bride
Kerusakan yang sering terjadi adalah biasanya melembung, karena terlalu lama (faktor usia). Ganti dengan elco 10uF / 350-400 volt. Jika masih dalam kondisi baik siulahkan cek komponen selanjutnya.
2. Cek Resistor (yang besaran resistensinya) sekitar 2.2 - 10 ohm
Resistor ini terhubung ke kaki Emitor transistor. Jika masih dalam kondisi baik siulahkan cek komponen selanjutnya.
3. Cek Resistor (yang besaran resistensinya) sekitar 15 - 20 ohm
Resistor ini terhubung ke Basis transistor. Jika masih dalam kondisi baik siulahkan cek komponen selanjutnya.
4. Cek Transistor type MJE 13003 : 2 buah
Jika masih dalam kondisi baik siulahkan cek komponen selanjutnya.
5. Penggantian Kondesator Tantalum 3.9nF - 4 nF / 1200 volt.
Bila semua komponen itu bagus dan lampu masih mati, ganti saja kondensator tantalum, walaupun kelihatan tidak rusak. Kondensator tersebut berfungsi sebagai starter lampu. (kondensator ini langsung terhubung ke salah satu kutub neon.

PERBAIKAN
Untuk perbaikan sebenarnya sangat simple, hanya dengan cara mengganti beberapa komponen yang dinilai rusak. dengan cara melepasnya menggunakan bantuan solder untuk melelhkan timah, dan cabut komponen yang hendak diganti.

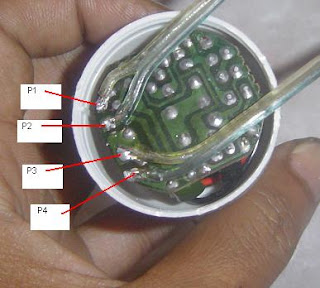

Jika terjadi kerusakan pada Tabung Lampu, maka ada 2 cara. yang pertama kita tinggal beli tabung lampunya saja, yang tersedia mulai dari harga 2 ribu rupiah, hingga 8 ribu rupiah untuk ukuran besar, dan saya lihat juga banyak yang menyediakan layanan garansi untuk pembelian tabung lampu tersebut.
Namun apabila ynag berkeinginan hanya untuk sekedar mengganti dengan lampu  neon philips, biasanya harganya sekitar 8-11 ribu. dan tingat keawetannya juga tinggi serta tentunya masih hemat energi..











Setelah memasang Kabel pada lubang tabung lampu, maka tinggal hubungkan kabel tadi pada lampu neon yang sudah disiapkan. p1,p2 pada satu sisi lampu neon, dan p3,p4 pada sisi lainnya..

Semoga Membantu
